[전기기능사 실기] 회로도 공통선 찾기 및 연결방법 #1



오늘은 전기기능사 실기에서 가장 헷갈리면서 중요한 회로의 공통선 찾기에 대해서 알아보려고 합니다.

시퀀스 회로

공통선을 찾을 회로도입니다. 우선 왜 공통선을 찾아야 하고 연결해야 하는지에 대해서 알아보겠습니다.



※ 빈 종이에 시퀀스 회로를 그리셔서 보면서 따라하시면 쉽게 이해할 수 있습니다.



모든 제어조작 기구, 부하는 전선이 두 가닥이 연결되어야 합니다. 공통선 + 전원선 두 선 중 하나라도 연결이 되지 않는다면 기구는 작동하지 않습니다. 모든 기구에서 전선이 두 가닥씩 나와서 올바른 접점에 연결되면 정상적으로 작동하게 됩니다. 하지만, 저희가 준비하고 있는 전기기능사 실기에서는 배관의 굵기, 외부 단자대의 제한으로 인해서 각 각의 기구에서 두 가닥씩 빼지 못하고 공통선이라는 기능을 이용해서 작업을 하게 됩니다.



제어회로 기구 배치도

위의 기구 배치도를 보면 외부로 나가는 회로의 단자대는 위, 아래 모두 15P입니다.



외부 배관 배치도

외부 배관 배치도입니다. 제어함 기준 상단의 단자대에서 나가야 하는 전선의 개수를 확인해보겠습니다.



TB2 전원 4개

TB1 전원 4개

GL1 전원 2개

RL1 전원 2개

GL2 전원 2개

RL2 전원 2개



총 필요한 전선의 개수는 16개입니다. 제어 회로 기구 배치도에서 외부로 나가는 단자대는 15P 짜리인데 필요 전선의 개수는 16개입니다. 단자대가 한 자리가 부족한 것을 알 수 있습니다. 즉, 어딘가에서 불필요한 전선을 줄이고 공통선으로 작업하여 단자대의 개수를 맞춰줘야 합니다.



반응형



우선 시퀀스 회로에서 접점 번호를 부여합니다.

회로도 접점 부여

접점을 모두 부여했으면 이제 공통 회로를 찾아야 합니다. 가장 우선 해야 할 부분은 외부 배관 배치도에서 같은 박스 안에 들어있는 내용물을 확인합니다.



GL1, RL1

GL2, RL2



한 박스 마다 이렇게 기구들이 들어있습니다. 같은 박스 내에 들어있는 기구들은 공통선을 의심해야 합니다. 또한, 각 기구가 서로 연결되어 있는지 확인합니다. 시퀀스 회로 하단을 보면 GL1, RL1, GL2, RL2 모두 연결된 것을 확인할 수 있습니다. 같은 박스에 있고, 박스 내 기구들이 회로도 상에서 연결되어 있다면 공통선 작업을 할 수 있습니다.



GL1 2가닥(전원선+공통선),
RL1 2가닥(전원선+공통선)



총 4가닥이 필요하지만 공통선을 하나로 묶어서 연결을 하면 총 3가닥으로 작업할 수 있습니다.



공통선 1가닥+GL1 전원 1가닥+RL1 전원 1가닥



마찬가지로 GL2, RL2도 마찬가지입니다. 공통으로 묶었으면 헷갈리지 않도록 시퀀스 회로도에도 표시를 해줍니다.

공통선 표시

푸시버튼의 공통도 잡아보도록 하겠습니다. PB1과 PB2는 같은 박스에 있습니다. 같은 박스에 있으니 공통선을 의심해보겠습니다. 시퀀스 회로를 보면 PB1, PB2는 서로 연결되어 있습니다.



PB1-4번 접점, PB2-1번 접점, X릴레이 3번 접점 이렇게 3개가 연결된 것을 확인할 수 있습니다.

여기서 PB1-4번 접점과 PB2-1번 접점을 공통으로 잡아줍니다. PB1-3번 접점은 상단에서 다른 접점들과 연결되어야 하고 PB2-2번 접점은 하단 부하 측과 연결되어야 합니다.

공통선 표시

모든 공통선 표시가 끝났습니다. 다시 한 번 제어함 기준 상단의 단자대에서 나가야 하는 전선수를 확인해보겠습니다.



TB2 전원 4개

TB1 전원 4개

GL1 전원 1개

RL1 전원 1개

GL2 전원 1개

RL2 전원 1개

공통선1 1개

공통선2 1개



총 필요한 전선의 개수는 14개입니다. 제어 회로 기구 배치도에서 외부로 나가는 단자대는 15P 짜리인데 필요 전선의 개수는 14개입니다. 공통선을 잡기 전에는 16개의 전선이 필요했는데 작업 후 14개의 전선만 있으면 작업이 가능합니다.









그럼 이제 제어함 회로 전선 작업을 위해 단자대에 어떤 식으로 표기하는지 보겠습니다.

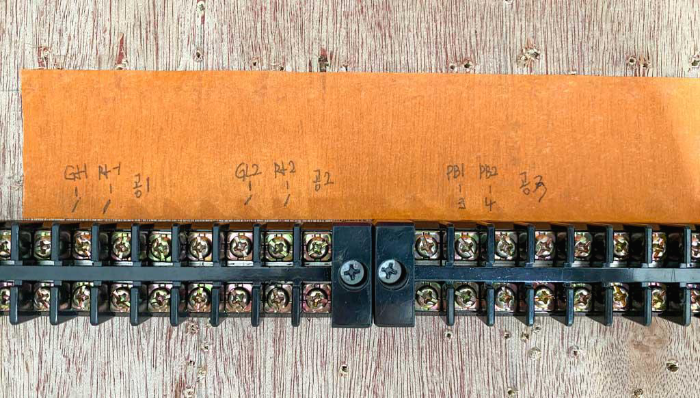

외부 단자대 표기

위와 같이 표기를 하고 내부 제어함 회로선 작업을 진행하면 됩니다. 시퀀스 회로도 상당부터 보면



PB1-3번 접점

X릴레이 1번 접점

PR1 4번 접점

PR1 5번 접점

PR2 4번 접점

PR2 5번 접점

X릴레이 8번 접점



위 접점을 제어선으로 연결합니다. 다음으로 공통선 3, X릴레이 3번 접점 위 접점을 제어선으로 연결합니다. PB1-4번 접점과 PB2-1번 접점은 공통선 3으로 묶였기 때문에 공통선 3과 X릴레이 접점만 연결만 해주면 됩니다.



그다음으로 PB2-2번 접점, X릴레이 2번 접점, T1 전원 2번 접점 회로를 연결해줍니다.



마지막 하단 회로도를 보면 X릴레이 7번 접점, T1 전원 7번 접점, 공통선 1, 공통선 2, PR1 12번 접점 회로를 연결해주면 됩니다.

공통선 작업 시 가장 주의할 점은 두 점이 모여서 하나의 공통선이 됩니다.









T1 전원 7번 접점과 공통선 1, 공통선 2, PR1 12번 접점이 연결되어야 합니다. GL1-2번, RL1-2번 접점이 묶여서 하나의 공통선 1이 되는 것입니다.



공통선은 제어함 내부 회로 작업시 전선의 개수를 줄여주기 위해서 작업을 하는 것입니다. 제어함 내부 회로 작업 후 외부 배관 작업에서  공통선을 이용해서 기구에 연결을 다시 해줘야 합니다.



모든 기구에는 무조건 공통선+전원선 2가닥이

연결돼야 함을 잊어버려서는 안 됩니다.





외부 기구 작업은 다음번에 자세히 다뤄보도록 하겠습니다.
